Kfz-Batterieladegerät 12/24 V - 120 A Lithium/Blei

LADEGER-BATT-KFZ-12/24V-120/60A

Multifunktionsgerät zur Batterie- und Bordnetzunterstützung, sowie zum Auf- und Nachladen von Starterbatterien ohne Abklemmen vom Bordnetz

Geeignet für Fahrzeuge mit 12 und 24 V – Lithium und Blei-Säure-Batterien

• Z.B. Motorrad, PKW, Kleintransporter, Landmaschinen, Einsatzfahrzeuge, Baumaschinen, Lastkraftwagen

Automatische Batterie- und Batteriespannungserkennung

Kompaktes, robustes Batterieladegerät mit schmutzunempfindlichem Stahlblechgehäuse, durch Schlüsselloch auf der Unterseite auch eine Wandmontage möglich

Multi-Resonanz-Konverter-Technologie für den täglichen professionellen Werkstattgebrauch

Intuitive Bedienung durch Easy-Touch-Grafik-Display

Laden von Batterien mit einer Restspannung > 1,5 V bei 12 V Bordnetzspannung und 3,0 V bei 24 V Bordnetzspannung

Desulfatierungsmodus zum Refreshen von sulfatierten Batterien

Schutzeinrichtungen gegen:

• Kurzschluss
• Verpolung
• Überspannung
• Funken (Anti-Funken-System)
• Überhitzung der internen Elektronik

Über USB-Schnittstelle kann Service- und Updateprogrammierung erfolgen

Klappstellfuss ermöglicht das Gerät zu neigen und somit eine bessere Sicht auf das Display

Mit vollisolierten Batterieklemmen

Anwendungsgebiet

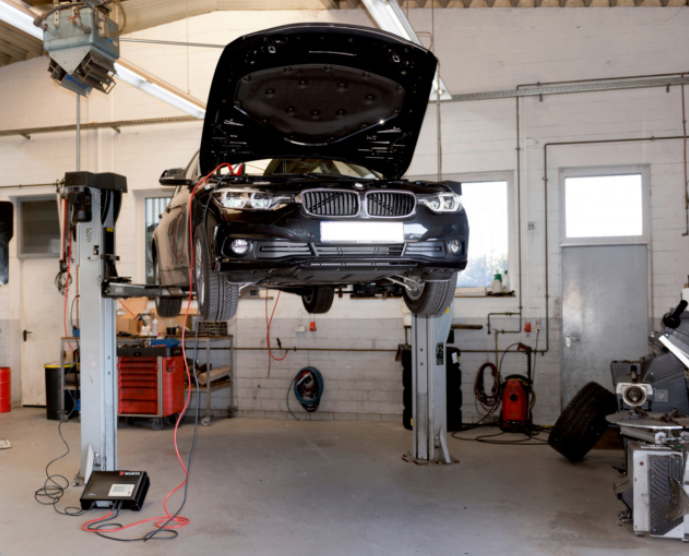

Werkstatt

• Kundendienst / Batterieladung – für 12 und 24 V Batterien (s. Batteriebezeichnung Tabelle). Im Chargemodus versorgt das Batterieladegerät die Batterie mit 14,8 V bei 12 V mit 120 A oder 29,2 V bei 24 V mit 60 A
• Permanentes Laden ohne Spannungsspitzen für das Flashen von Steuergeräten

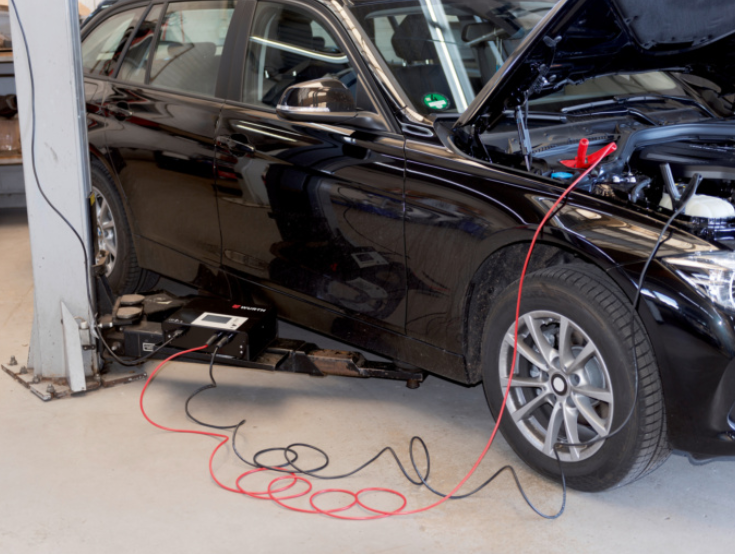

• Diagnose – stabilisiert eine 12 oder 24 V Bordbatterie bei der Fahrzeugdiagnose
• Batterietausch – sichert während des Ausbaus der Batterie eine stabile Bordnetzspannung (Fremdstromversorgung/Supportmode) mit 13,0 V bei 12 V und 26,0 V bei 24V, um den Verlust von Speicherinformationen zu vermeiden

Ausstellungsraum und Fahrzeugübergabe – Erhaltungsladung

• Versorgt die Batterie mit 14,4 V, bis zu 120 A und sichert eine stabile Bordnetzspannung zur Präsentation aller Fahrzeugfunktionen

Lager - Erhaltungsladung

• Batterieladung vor dem Verkauf der Batterie oder Einsatz in der Werkstatt


Technische Informationen

• Frequenz: 50 Hz
• Ladespannung max. bei 12 V: 14.8 V
• Ladespannung max. bei 24 V: 29.2 V
• Ladestrom bei 12 V: 120 A
• Ladestrom bei 24 V: 60 A
• Akku-/Batteriekapazität min./max: 20-1500 Ah
• Leistung: 3300 W
• Akku-/Batteriebezeichnung 24 V Blei-Säure-Batterien (Offene, MF, Calcium, VRLA, GEL, AGM Vlies, EFB, EFB+)
• Ladekennlinie: IUoU
• Schutzart IP: IP 21
• Kabellänge: 5 m
• Vollisolierte Lade-Klemmen: Ja
• Länge (Batterieladekabel mit Klemmen): 5 m
• Kabelquerschnitt: 25 mm²
• Produktgewicht (per Stück): 14991.000 g
• Farbe: Verkehrsschwarz RAL 9017
• Lieferumfang: Batterieladegerät, Steckbare Netzleitung 5 m, Steckbare Ladekabel 2 x 25 mm², 5m Cu-Silikonleitung, mit vollisolierten Ladezangen, Montagematerial zur Wandbefestigung, Bedienungsanleitung
• Funkenschutz: Ja
• Verpolungsschutz: Ja
• Prüfzeichen: 0 - nicht zutreffend
