16 mm I Einschlagdübel W-ED/S (ST)
| Anzahl | Stückpreis |
|---|---|
| Ab 1 |
3,99 €*
|
| Ab 5 |
3,68 €*
|
| Ab 10 |
3,37 €*
|
| Ab 25 |
3,17 €*
|
Versandfertig in 1 Tag, Lieferzeit 2-3 Tage
Zahlungsmethoden
Produktinformationen " 16 mm I Einschlagdübel W-ED/S (ST)"
- Produktnummer:
- PID426601.1
- Herstellernummer:
- Hersteller:
- Würth
Einschlagdübel W-ED/S Stahl verzinkt
DBL-(W-ED/S)-(A2K)-M16
Innengewindeanker mit metrischem Gewinde für wirtschaftliche Verankerungen in Beton, Stahl verzinkt
- Geringe Bohrlochtiefe
- Hohe Traglasten
- Optische Setzkontrolle sowie Handschutz bei der Montage mit dem Markierungs-Spreizwerkzeug
- Das Maschinenwerkzeug erleichtert und beschleunigt die Montage
- Sofort belastbar – keine Wartezeiten
- Befestigung jederzeit problemlos wieder lösbar

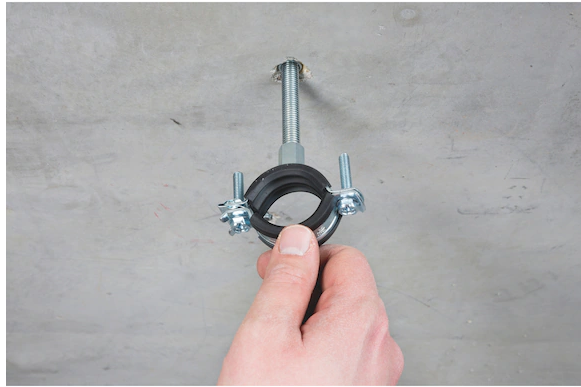

- Das Anbauteil kann mit einer Befestigungsschraube oder einer Gewindestange befestigt werden
- Kein Montagedrehmoment erforderlich
- Der Bundbohrer in Kombination mit dem aufsteckabren Spreizwerkzeug erleichtert und beschleunigt die Montage. Die Montagesicherheit wird zudem durch die passenden Bohrlöcher erhöht.
Anwendungsgebiet
Einzelbefestigung: Normalbeton C20/25 bis C50/60 (ungerissener Beton)
Mehrfachbefestigung: Verankerung von nicht tragenden Systemen (M6 - M16, gerissener und ungerissener Beton)
z.B. Gewindestangen, Metallkonstruktionen, Metallprofile, Gitter, Kabeltrassen, Rohrleitungen, Montageschienen, etc.
Einsetzbar in Beton < C20/25 und druckfestem Naturstein (ohne Zulassung)
Darf nur unter den Bedingungen trockener Innenräume verwendet werden
-
Dübeldurchmesser
16 mm
- Dübellänge (L H)
65 mm
- Erforderliche Einschraubtiefe min./max. 18-23 mm
- Werkstoff Stahl
- Oberfläche
Verzinkt
- Bohrernenndurchmesser (d 0)
20 mm
- Bohrlochtiefe (h 0)
65 mm
- Effektive Verankerungstiefe (h ef)
65 mm
- Drehmoment beim Verankern (T inst) 60 Nm
- Durchgangsloch im anzuschließenden Bauteil (d f)
18 mm
- Zulassung ETA-02/0044 - ETA-05/0120
| Dübel (Ø): | 16 mm |
|---|---|
| Dübel (L): | 65mm |
| Gewinde: | M16 |
