160 x 200 mm Balkenschuh Kombi 2,5 mm für große Trägerquerschnitte (ST)
20,85 €*
Inhalt:
1 ST
Versandfertig in 1 Tag, Lieferzeit 2-3 Tage
Zahlungsmethoden
Produktinformationen "160 x 200 mm Balkenschuh Kombi 2,5 mm für große Trägerquerschnitte (ST)"
- Produktnummer:
- PID437132.1
- Herstellernummer:
- 0681160200
- Hersteller:
- Würth

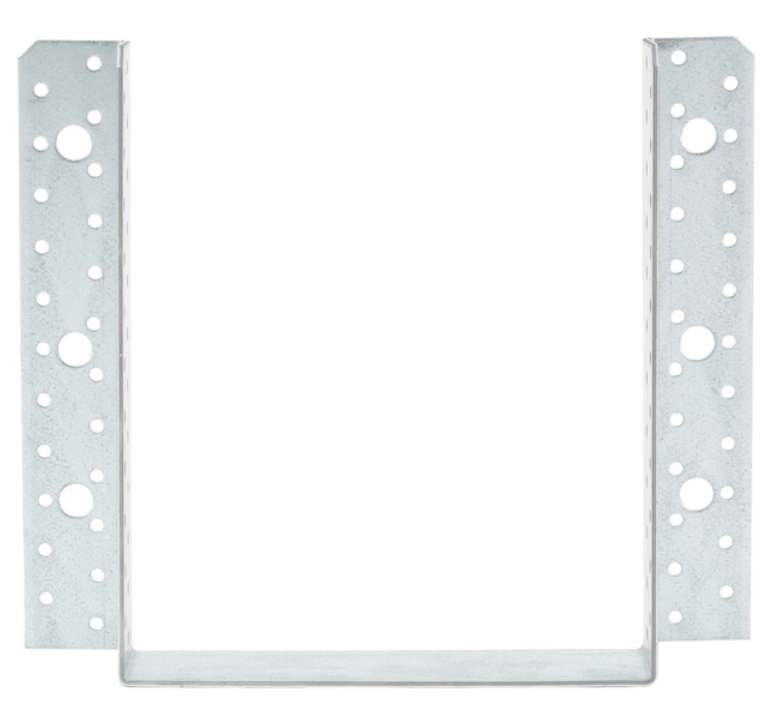

Balkenschuh Kombi 2,5 mm BALKENSHH-(AUS-ABGEWI)-160X200X2,5
Schwere Ausführung
- Stabiler einteiliger Balkenschuhe (außen abgewinkelt) für tragende Verbindungen von Holzträgern an Holz, Beton oder Stahl.
- Hohe Tragfähigkeit
- Nach außen abgewinkelte Flügel
- Beidseitig feuerverzinkte Bleche (S250GD +Z275) ca. 20 μm gemäß EN 10326:2004
- Verwendung in der Nutzungsklasse 1 und 2 gemäß EN 1995:2013
Leistungsnachweis
Europäische Technische Zulassung ETA-08/0264
Hinweis
- Der Bolzen-/Schraubendurchmesser darf maximal 2 mm kleiner sein als der Durchmesser des Loches.
- Es sind die jeweiligen Randbedingungen der jeweiligen Dübelzulassung zu beachten.
- Europäische Technische Zulassung ETA-08/0264
Anwendungsgebiet
Tragende Verbindungen von Holzträgern an Holz, Beton oder Stahl.
Anleitung
Geeignete Verbindungsmittel:
- Rillennagel gemäß EN 14592: 4,0 x 40 bis 100 mm
- Bolzen nach Herstellerspezifikation: d = 12 mm
- Dübelempfehlung zur Befestigung an Beton: W-BS; W-FAZ; W-VIZ; WIT-VM 250; WIT-UH 300

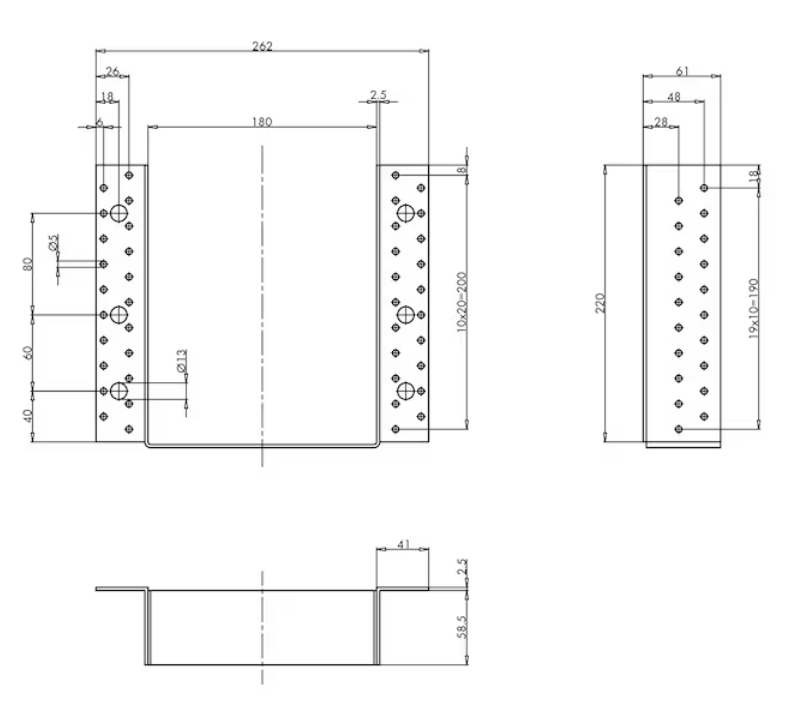

Technische Informationen:
- Breite x Höhe: 160 x 200 mm
- Stärke: 2,5 mm

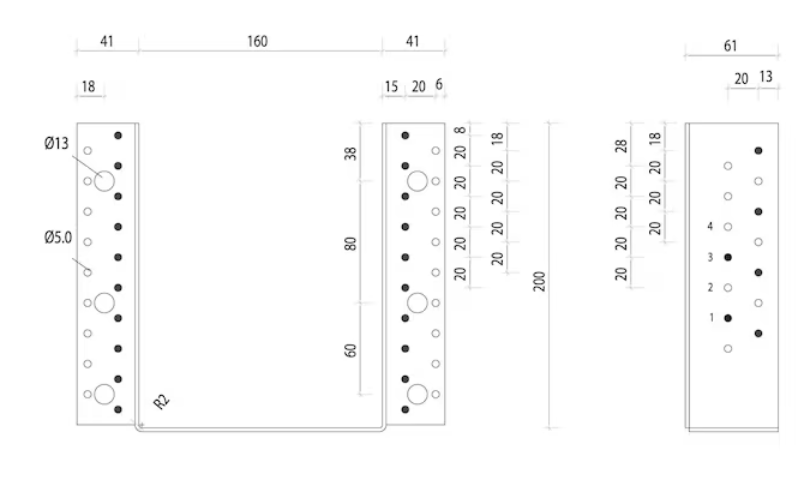

- Anzahl Löcher D 5 mm Nebenträger nJ + Hauptträger nH: 22 + 38 STK
- Anzahl Löcher D 13 mm Nebenträger nJ / Hauptträger nH: 0 + 6 STK
- Gewicht: 961 g
- Tiefe Unterseite: 61 mm
- Werkstoff: Aluzink Baustahl 1.0242
- Oberfläche: Feuerverzinkt
- Flügelbreite: 41 mm
- Zulassung: ETA-08/0264
- Werkstoffbezeichnung: S250GD
- Anzahl Teile: 1 STK
- Tiefe Oberseite: 61 mm
| Oberfläche: | feuerverzinkt |
|---|---|
| Breite: | 160 mm |
| Höhe : | 200 mm |
| Stärke: | 2,5 mm |
| Material : | Aluzink Baustahl 1.0242 |
