30x100 mm Balkenschuh 2,0 mm zweiteilig (ST)

Produktinformationen " 30x100 mm Balkenschuh 2,0 mm zweiteilig (ST)"

Produktnummer:: PID437226.1
Herstellernummer:: 0681030100
Hersteller:: Würth

Balkenschuh zweiteilig BALKENSHH-2TLG-30X100X2,0

Flexibler Balkenschuh zur Anwendung bei Balken mit Zwischenmaßen und/oder bei Sanierungen mit wechselnden Holzbreiten. Anschlussmöglichkeiten für Holz/Holz und Holz/Beton oder Holz/Stahl für Sonderkonstruktionen und Sanierung. Ideal für die nachträgliche Ertüchtigung bestehender Konstruktionen mit geschwundenen Querschnitten

Flexibel durch variable Breiteneinstellung
Nach aussen abgewinkelte Flügel.
Beidseitig feuerverzinkte Bleche (S250GD +Z275) ca. 20 µm der Stärke 2,0 mm gemäß EN 10326:2004
Verwendung in der Nutzungsklasse 1 und 2 gemäß EN 1995:2013

Leistungsnachweis

Europäische Technische Zulassung ETA–09/0021

Hinweis

Der Bolzen-/ Schraubendurchmesser darf maximal 2 mm kleiner sein als der Durchmesser des Loches. Es sind die jeweiligen Randbedingungen der jeweiligen Dübelzulassung zu beachten.
Europäische Technische Zulassung ETA–09/0021

Anwendungsgebiet

Tragende Verbindungen von Holzträgern an Holz, Beton oder Stahl

Anleitung

Geeignete Verbindungsmittel:

Rillennagel gemäß EN 14592: 4,0x40 bis100 mm
ASSY 3.0 Kombi gemäß ETA 11/0190: d = 10 mm
Bolzen nach Herstellerspezifikation: M10
Dübelempfehlung zur Befestigung an Beton: W-BS; W-FAZ; W-VIZ; WIT-VM 250; WIT-UH 300

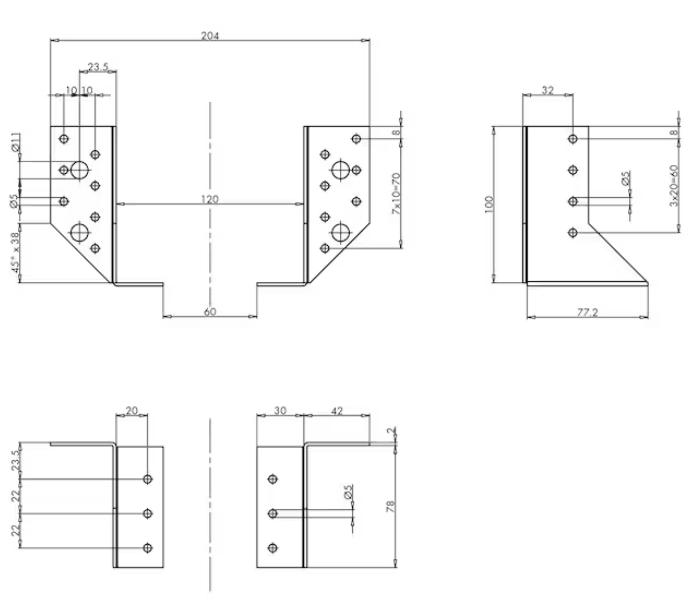

Technische Informationen

Breite x Höhe: 30 x 100 mm
Stärke: 2 mm
Anzahl Löcher D 5 mm Nebenträger nJ + Hauptträger nH: 8 + 14 STK
Anzahl Löcher D 11 mm Nebenträger nJ + Hauptträger nH: 0 + 4 STK
Gewicht: 298 g
Tiefe Unterseite: 80 mm
Werkstoff: Stahl
Oberfläche: Feuerverzinkt
Flügelbreite: 42 mm
Zulassung: ETA-09/0021
Werkstoffbezeichnung: S250GD
Norm Werkstoff: DIN EN 10326:2004
Anzahl Teile: 2 STK
Tiefe Oberseite: 42 mm

Oberfläche:	feuerverzinkt
Breite:	30 mm
Höhe :	100 mm
Stärke:	2 mm
Material :	Stahl
