5,5 x 40 ASSY®plus 4 A2 CSMR Universalschraube Edelstahl A2 blank Teilgewinde Senkfräskopf (ST)

ASSYplus 4 A2 CSMR Edelstahl A2 TG Senkfräskopf RW

ASSYplus 4 A2 CSMR Edelstahl A2 TG Senkfräskopf RW
SHR-SEKPF-FRSK-BSP-A2-RW20-5,5X40/20

Universelle Teilgewindeschraube aus hochwertigem austenitischem Edelstahl A2 mit Senkfräskanten zur randnahen, spaltfreien Befestigung, ohne Vorbohren, von Holz-Holz Verbindungen im dauerhaft bewitterten Außenbereich

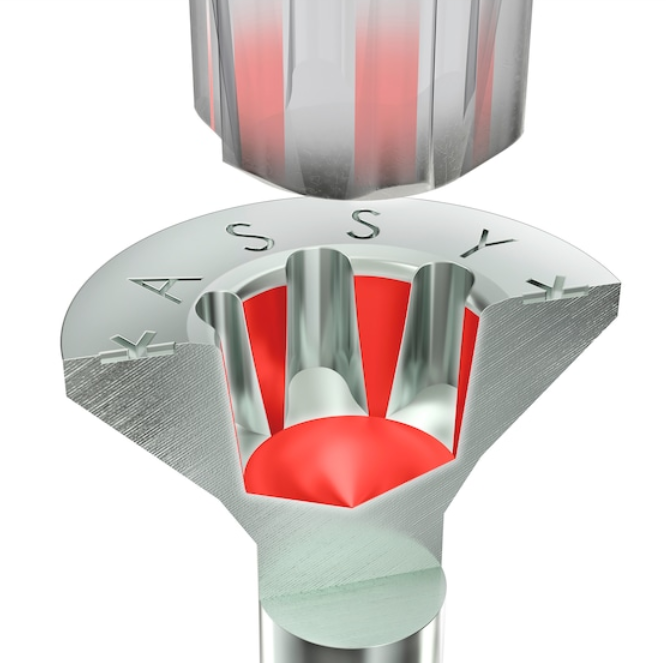

Ideale Kraftübertragung dank RW-Antrieb

• Mehr Power durch größere Kontaktfläche am Bit
• Mehr Stabilität, einhändiges Arbeiten, punktgenaues Ansetzen durch Steck-Effekt und perfekten Sitz des Bits
• Weniger Bitwechsel, 1 Bit für viele Schraubendurchmesser
• Kompatibilität mit dem bisherigen AW-Antrieb

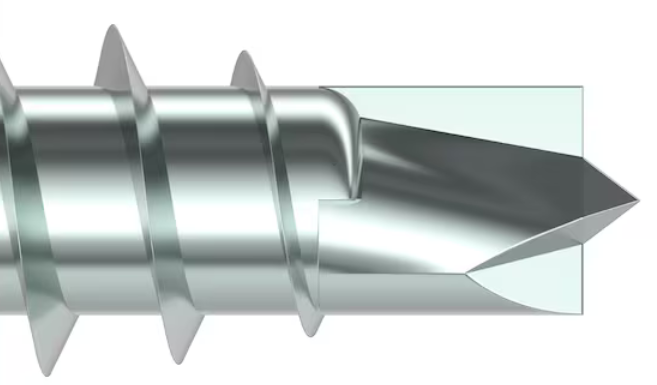

Exaktes Ansetzen und sehr sauberes Anbohren durch weiterentwickelte Zentrierbohrspitze

• Ansetzen und Anbohren ohne Abplatzer
• Beste Bohrleistung und exakter Bohrvorgang durch Bohrschneidkanten (ähnlich Forstnerbohrer)
• Punktgenaues Ansetzen auf harten Oberflächen ohne Verrutschen dank Zentrierdorn
• Zügiges Verschrauben aufgrund sanften Gewindeanfangs

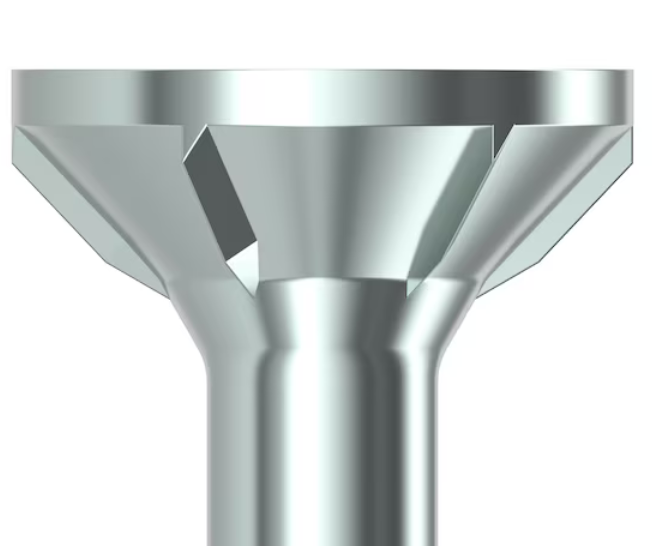

Leichtes Versenken in Laub-/Nadelholz mit hohem Astanteil sowie harte Holzwerkstoffplatten

• Sehr hohe Fräsleistung durch in der Senkung angebrachten Fräskanten

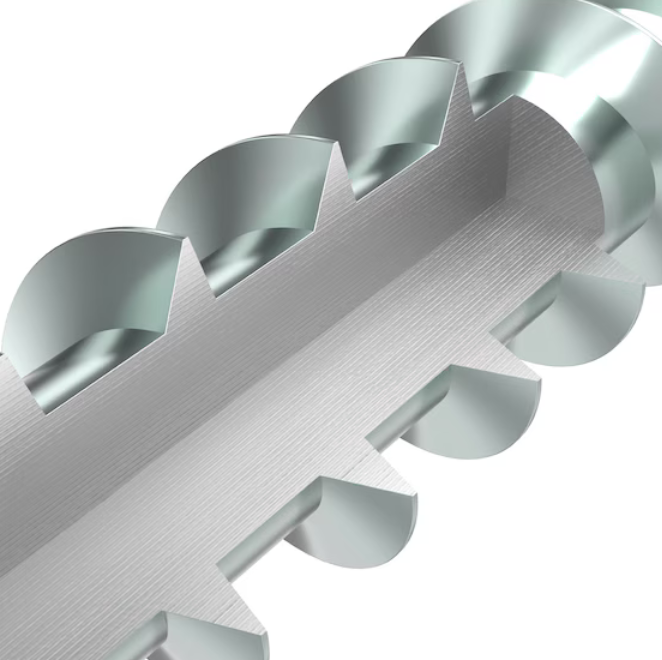

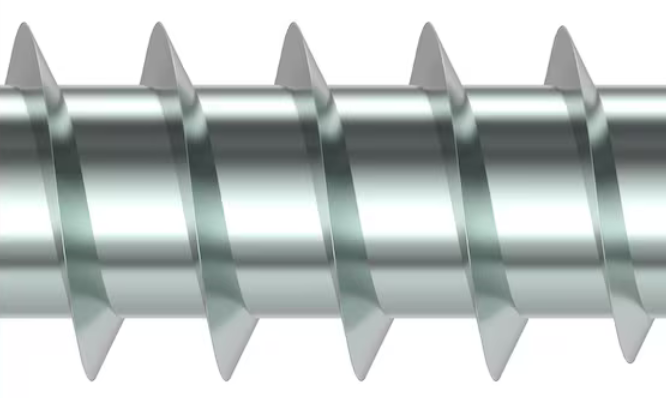

Maximale Verschraubungssicherheit durch asymmetrisches Einganggewinde

• Optimale Abstimmung von Bohrspitze und Gewindegeometrie
• Hervorragende Verankerung im Holz durch die asymmetrische Anordnung der Gewindeflanken

• Rostfreie Verwendung bei zugänglichen Holzverbindungen im bewitterten Außenbereich
• Aus austenitischen, nicht magnetischen und nicht rostenden Edelstahl A2
• Einsetzbar in ländlicher oder städtischer Umgebung bzw. Industrieatmosphäre ohne nennenswerte Belastung von Chloride oder SO2
• Mit reibungsreduzierender Gleitbeschichtung für eine leichte Verschraubung

Hinweis

• Zur Planung und Bemessung Ihrer Montage empfehlen wir die Verwendung der Würth Software oder entsprechender Bemessungshilfen. Bemessungen der ASSY Schrauben können ab einem ∅ 5 mm in der Würth Holzbausoftware durchgeführt werden

• ASSY 4, ASSYplus 4 und ASSYplus 4 VG Spanplattenschrauben sind für den Einsatz in Holz und Holzwerkstoffen optimiert. Bei Anwendungen in Kunststoffdübeln, bei der auch eine Reduzierung der Traglast möglich ist, verwenden Sie nur Schrauben ohne optimierte Gewindespitze (Kuppenfräserspitze, Bohrspitze, Schabenut usw.), wie z.B. die ASSY D Schrauben mit Senkkopf oder Panhead

Zulassung gemäß ETA-11/0190

Es sind die Vorgaben der ETA (Europäische Technische Zulassung) zu beachten

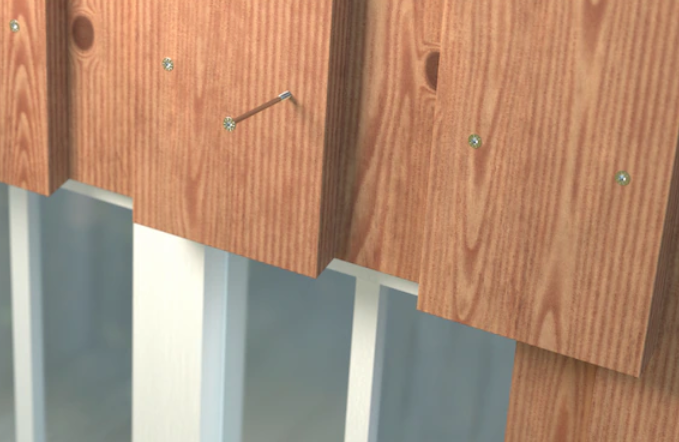

Anwendungsgebiet

Für auf Zusammenzug ausgelegte Holz-Holz-Verbindungen

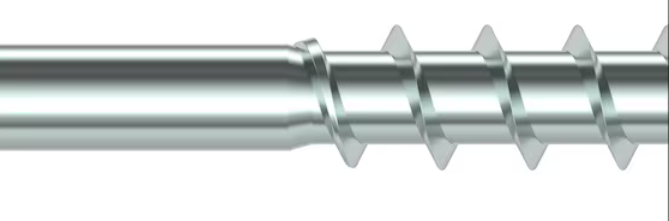

Durch das unmittelbar nach dem Schaft beginnende Teilgewinde ist eine auf Zusammenzug ausgelegte Holz-Holz Verbindung möglich. Dabei wird das Gewinde vollständig im unteren zweiten Bauteil positioniert.

Für Anwendungen im Außenbereich und der Nutzungsklasse 3 verwendbar

Anleitung

• Zur optimalen Verwendung der Schraube ist der passgenaue RW Bit zu verwenden
• ASSY Schrauben sind für quasistatische Lasten zugelassen
• Teilgewindeschrauben eignen sich hervorragend zur Verbindung von Holz-Holz Konstruktionen. Zur Erreichung eines optimalen Zusammenzugs der Bauteile darf die zu befestigende Bauteildicke nicht größer als die Schaftlänge sein
• ASSY Schrauben mit Senkopf oder Senkfrästaschenkopf sind gegenüber Senkschrauben mit Fräsrippen bei einem Metall-Holz Anschluss zu bevorzugen

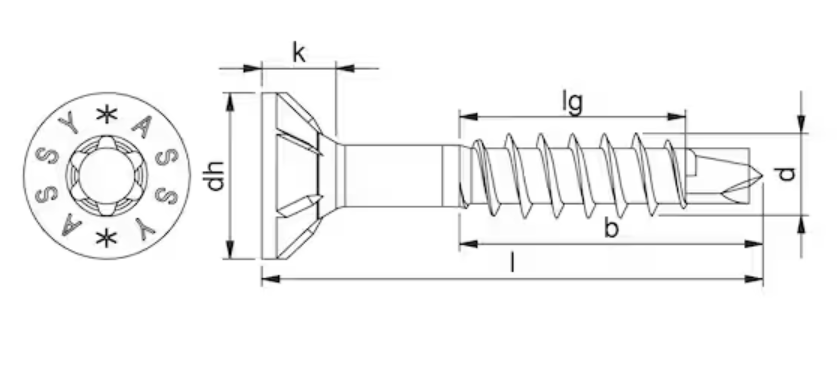

Technische Informationen

• Nenndurchmesser (d): 5.5 mm
• Länge (l): 40 mm
• Gewindelänge (lg) (lg): 20 mm
• Gewindelänge mit Bohrspitze (b) (b): 24,5 mm
• Kopfform: Senkkopf
• Kopfdetails: Fräsrippen
• Kopfdurchmesser (dh): 10 mm
• Kopfhöhe (k): 4.6 mm
• Innenantrieb: RW20
• Gewindeart: Holzschraubengewinde
• Gewindeausführung: Teilgewinde
• Ausführung: Mit Schaft
• Gewindeform: Eingang
• Kerndurchmesser: 3.6 mm
• Spitzenform: Bohrspitze
• Werkstoff: Edelstahl A2
• Oberfläche: Blank
• Einschraubwinkel max.: 90 Grad
• Einschraubwinkel min.: 0 Grad
• Geeignet für Untergrund: Brettsperrholz (BSP), Holz, Holzwerkstoff, Laubholz, LVL, Nadelholz
• Einsatzbereich Außenbereich, Balkon, Elementbau, Fassade, Feuchtbereich, Holzbau, Holztafelbau, Konstruktiver Holzbau, Spielgerät, Steg, Terrasse, Zaun
• Produktgewicht (per Stück): 4,516 g
• RoHS-konform: Ja
