50x105 mm Balkenschuh Kombi 2,0 mm (ST)
6,50 €*
Inhalt:
1 ST
Versandfertig in 1 Tag, Lieferzeit 2-3 Tage
Zahlungsmethoden
Produktinformationen "50x105 mm Balkenschuh Kombi 2,0 mm (ST)"
- Produktnummer:
- PID437172.1
- Herstellernummer:
- 0681350105
- Hersteller:
- Würth
Balkenschuh Kombi 2,0 mm BALKENSHH-KOMBI-(AUS-ABGEWI)-50X105X2,0
Universeller einteiliger Standardbalkenschuh (außen abgewinkelt) für tragende Verbindungen von Holzträgern mit Standardquerschnitten an Holz, Beton oder Stahl.
- Universell verwendbar
- Nach außen abgewinkelte Flügel
- Beidseitig feuerverzinkte Bleche (DX51D +Z275) ca. 20 μm gemäß EN 10327:2004
- Verwendung in der Nutzungsklasse 1 und 2 gemäß EN 1995:2013
Leistungsnachweis
Europäische Technische Zulassung ETA–09/0015
Hinweis
- Der Bolzen/Schraubendurchmesser darf maximal 2 mm kleiner sein als der Durchmesser des Loches.
- Es sind die jeweiligen Randbedingungen der jeweiligen Dübelzulassung zu beachten.
- Europäische Technische Zulassung ETA–09/0015
Anwendungsgebiet
Tragende Verbindungen von Holzträgern an Holz, Beton oder Stahl.
Anleitung
Geeignete Verbindungsmittel:
- Rillennagel gemäß EN 14592: 4,0 x 25 bis 100 mm
- ASSY 3.0 Kombi gemäß ETA 11/0190: d = 10mm
- Bolzen nach Herstellerspezifikation: d = 10 mm
- Dübelempfehlung zur Befestigung an Beton: W-BS; W-FAZ; W-VIZ; WIT-VM 250; WIT-UH 300

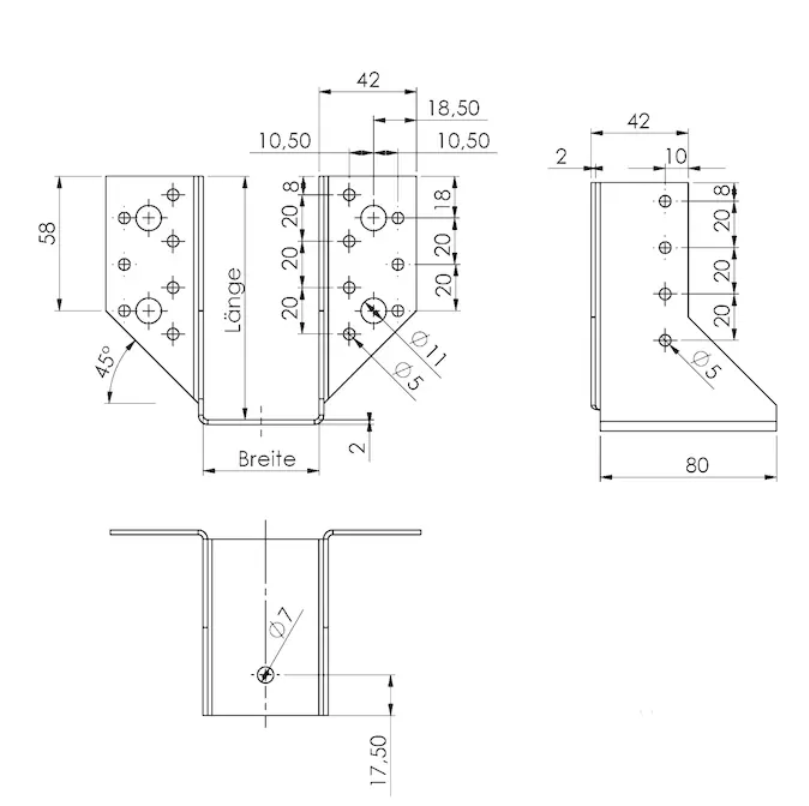

Technische Informationen
- Breite x Höhe: 50 x 105 mm
- Stärke: 2,0 mm
- Anzahl Löcher D 5 mm Nebenträger nJ + Hauptträger nH: 8 + 14 STK
- Anzahl Löcher D 11 mm Nebenträger nJ + Hauptträger nH: 0 + 4 STK
- Gewicht: 302 g
- Tiefe Unterseite: 80 mm
- Werkstoff: Stahlblech
- Oberfläche: Feuerverzinkt
- Flügelbreite: 42 mm
- Zulassung: ETA-09/0015
- Werkstoffbezeichnung: DX51D
- Anzahl Teile: 1 STK
- Tiefe Oberseite: 42 mm
| Oberfläche: | feuerverzinkt |
|---|---|
| Breite: | 50 mm |
| Höhe : | 105 mm |
| Stärke: | 2,0 mm |
| Material : | Stahlblech |
Datenblatt "50x105 mm Balkenschuh Kombi 2,0 mm (ST)"
Zertifikate "50x105 mm Balkenschuh Kombi 2,0 mm (ST)"
