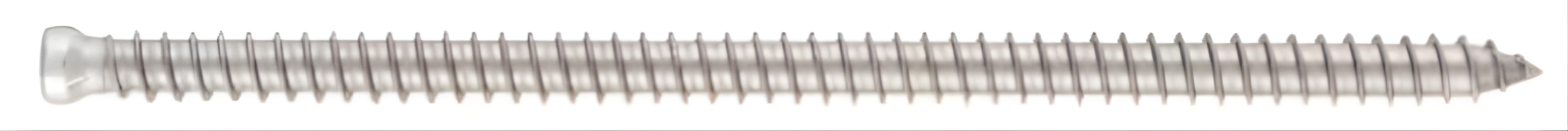

7,5x152 mm Abstandsmontageschraube AMO® III 7,5 A2 Typ 2 Zylinderkopf 8,0mm (ST)

Amo III Typ 2 Edelstahl A2 blank RW 30 SHR-RW30-A2-7,5X152

Zur Fensterbefestigung in Beton und Vollsteinmauerwerk. Aus Edelstahl A2. Besonders für Rahmen aus therm. behandeltem Holz. Mit kleinem Zylinderkopf, Antrieb AW30

• Spreizdruckfreie, formschlüssige und demontierbare Verankerung
• Zeitersparnis – kein Dübel erforderlich
• Kurze Montagezeiten, es werden keine Setzwerkzeuge benötigt
• Durch AW-Antrieb höhere Bit-Standzeit, bessere Kraftübertragung und keine Auswurfkräfte
• Durchsteckmontage
• Sofort belastbar – keine Wartezeiten nach dem Setzen
• Hohe Belastbarkeit durch Formschluss
• Demontierbarkeit
• Nahezu keine Spreizkräfte beim Setzen

Hinweis

Der ordnungsgemäße Einbau der Bauteile ist unter Berücksichtigung der jeweiligen örtlichen Bausituation (z. B. Fenster-Flügelgewicht, Untergrundbeschaff enheit, Lochbild des Steines) zu überprüfen.

Anwendungsgebiet

Anwendungsinformationen

Leitfaden zur Planung und Ausführung der Montage von Fenstern und Haustüren Ausgabe 2010

Art.-Nr. 5995 000 000:

Die Befestigung muss alle planmäßigen auf das Fenster einwirkenden Kräfte sicher in den Baukörper und den Baugrund übertragen. Es sind deshalb die Lasten, die sich aus z. B. Fenstereigenlast, Windlast bzw. Nutzlasten zusammensetzen, (vgl. DIN 1055) zu ermitteln. Gemäß den jeweils gültigen Landesbauordnungen müssen Bauwerke einschließlich der Bauteile so geplant werden, dass das Leben und die Gesundheit der Menschen nicht gefährdet sowie die öffentliche Sicherheit nicht beeinträchtigt werden. Diesem Kriterium muss auch die Befestigung der Fenster entsprechen.

Fensterwände nach ehemaliger DIN 18056 bzw. Elemente mit einer Fläche über 9 m2 und absturzsichernde Verglasungen nach TRAV bzw. DIN 18008-4

Die DIN 18056 galt für Fensterwände mit einer Fläche von mindestens 9 m2 und einer Seitenlänge der kürzesten Seite von mindestens 2 m. Für diesen Anwendungsbereich sind Dübel mit bauaufsichtlicher bzw. europäischer technischer Zulassung oder einer Zustimmung im Einzelfall zu verwenden. Für die Befestigung von absturzsichernden Verglasungen nach TRAV bzw. DIN 18008-4 sind ebenfalls nur Dübel mit bauaufsichtlicher bzw. europäischer technischer Zulassung oder einer Zustimmung im Einzelfall zu verwenden.

Sonstige Hinweise

Der ordnungsgemäße Einbau der Bauteile ist unter Berücksichtigung der jeweiligen örtlichen Bausituation (z.B. Fenster-Flügelgewicht, Untergrundbeschaffenheit, Lochbild des Steines) zu überprüfen. Die Befestigung von absturzsichernden Verglasungen nach TRAV bzw. DIN 18008-4 darf mit der AMO-Combi Schraube nur dann erfolgen, wenn eine entsprechende Zustimmung im Einzelfall vor Montagebeginn vorliegt.

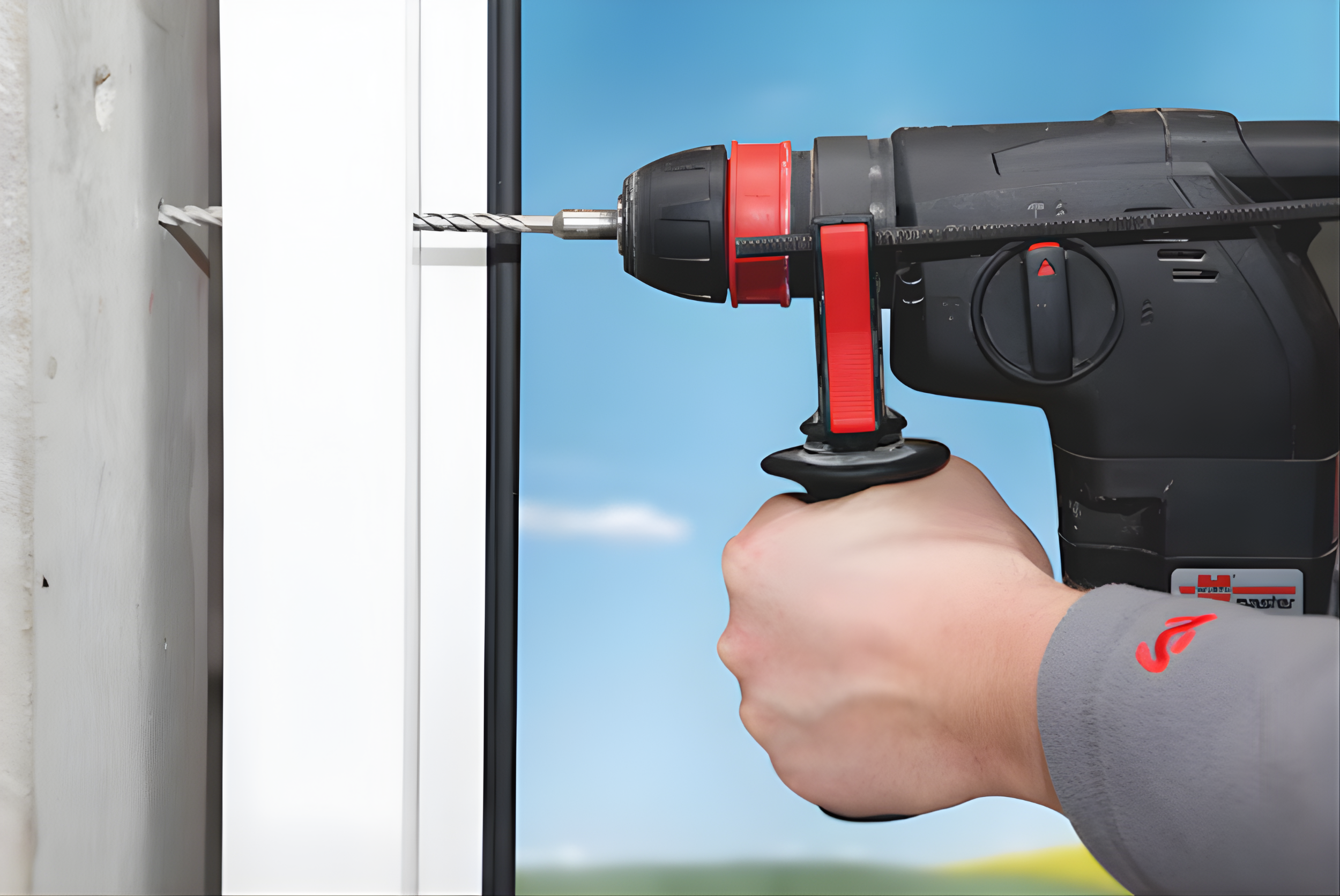

Bohren Sie Loch- und Hohlblocksteine im Drehgang (ohne Schlagwerk)

• Bohren Sie Loch- und Hohlblocksteine im Drehgang (ohne Schlagwerk)
• Fensterrahmen mit Richtzwingen oder Amo® Bag ausrichten
• Schraubenlänge = Rahmenbreite + Abstand + Einschraubtiefe (siehe auch unter 55.2 Amo® III 11,5 mm)

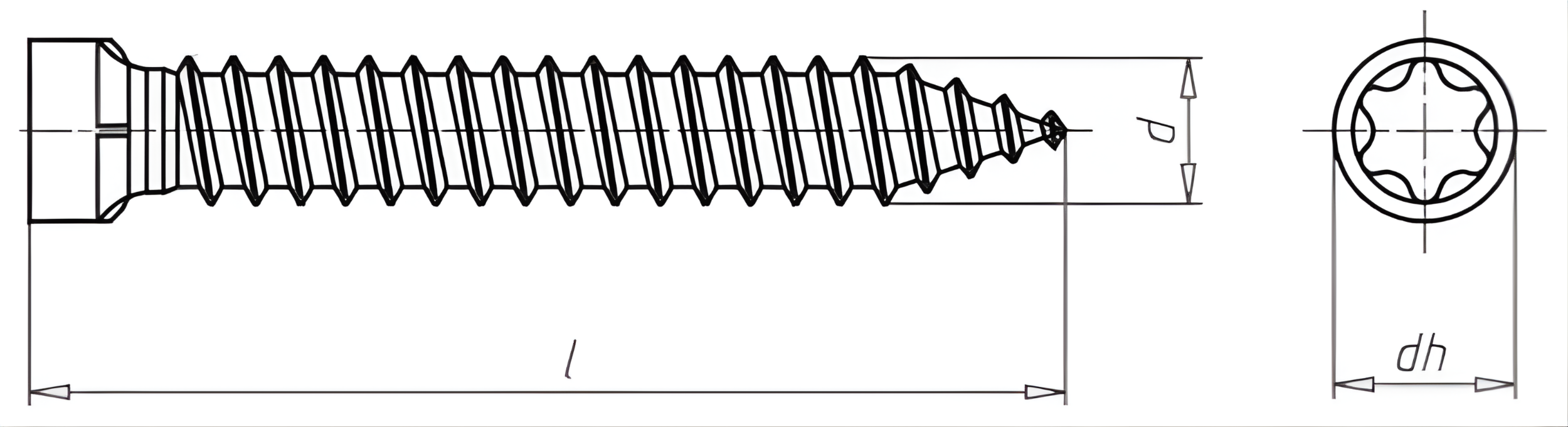

Technische Informationen

• Länge (l): 152 mm
• Gewindedurchmesser (d): 7,5 mm
• Werkstoff: Edelstahl A2
• Kopfdurchmesser (d(h/k)): 8 mm
• Innenantrieb: RW30
