80x120 mm Kombi-Balkenschuh 1,5 mm einteilig (ST)

Produktinformationen "80x120 mm Kombi-Balkenschuh 1,5 mm einteilig (ST)"

Produktnummer:: PID437178.1
Herstellernummer:: 5390080120
Hersteller:: Würth

Balkenschuh Kombi 1,5 mm BALKENSHH-KOMBI-(AUS-ABGEWI)-80X120X1,5

Wirtschaftlicher, leichter Balkenschuh (außen abgewinkelt) für tragende Verbindungen von Holzträgern an Holz, Beton oder Stahl. Ideal für Standardquerschnitte

Leichte Verarbeitung durch Gewichtsreduktion

Leistungsnachweis Europäische Technische Zulassung ETA-08/0184

Hinweis

Der Bolzen/ Schraubendurchmesser darf nicht geringer als der Durchmesser des Lochs minus 1 mm sein. Die oberen Bolzen müssen mit Unterlegscheiben nach DIN EN ISO 7094 versehen sein.
Es sind die jeweiligen Randbedingungen der jeweiligen Dübelzulassung zu beachten.
Europäische Technische Zulassung ETA-08/0184

Anwendungsgebiet

Tragende Verbindungen von Holzträgern an Holz, Beton oder Stahl

Anleitung

Geeignete Verbindungsmittel:

Rillennagel gemäß EN 14592: 4,0x25 bis100 mm (fax,k ≥ 50 × 10-6 × ρk2 (N/mm²))
ASSY Balkenschuhschraube gemäß ETA 11/1090: 5,0x25 bis 50 mm
Holzschraube gemäß EN 14592: 5,0x25 bis 50 mm
ASSY 3.0 Kombi gemäß ETA 11/0190: d = 10 mm
Bolzen nach Herstellerspezifikation: M10
Dübelempfehlung zur Befestigung an Beton: W-BS; W-FAZ; W-VIZ; W-VM 250

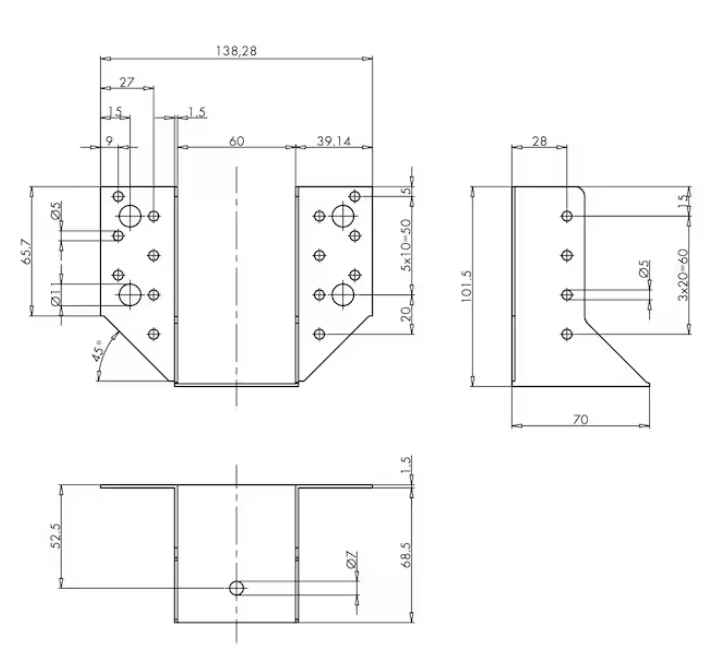

Technische Informationen

Breite x Höhe: 80 x 120 mm
Stärke: 1,5 mm
Anzahl Löcher D 5 mm Nebenträger nJ + Hauptträger nH: 10 + 18 STK
Anzahl Löcher D 11 mm Nebenträger nJ + Hauptträger nH: 0 + 4 STK
Gewicht: 239 g
Tiefe Unterseite: 70 mm
Werkstoff: Stahl
Oberfläche: Feuerverzinkt
Flügelbreite: 39 mm
Zulassung: ETA-08/0184
Werkstoffbezeichnung: S250GD
Norm Werkstoff: DIN EN 10346:2009
Anzahl Teile: 1 STK
Tiefe Oberseite: 37 mm

Oberfläche:	feuerverzinkt
Breite:	70 mm
Höhe :	125 mm
Stärke:	1,5 mm
Material :	Stahl
