Rohrmanschette EC Endless Collar Set

ROMANS-SET-BSBAND/METBA-D160MM-20TLG

Hohe Flexibilität für verschiedene Rohrdurchmesser. Im Brandfall stark aufschäumender Baustoff

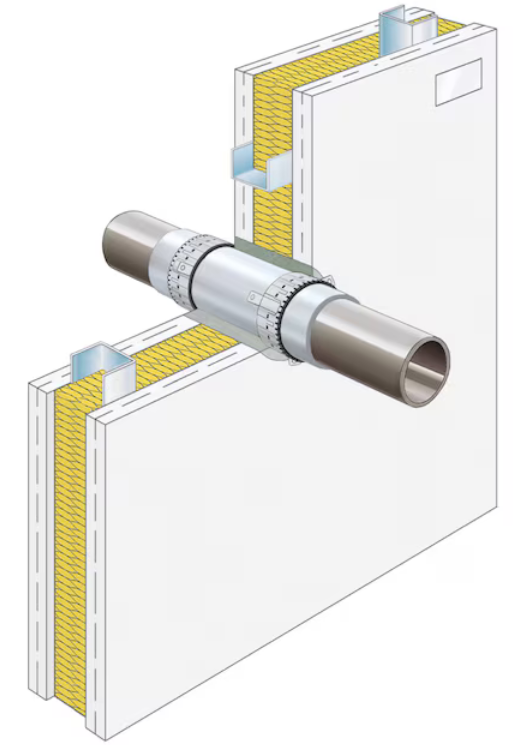

• Für gerade Durchführungen
• Nullabstand mit aBG Z-19.53-2551 möglich
• Für nachträgliche Montage geeignet
• Muffen dürfen im Manschettenbereich liegen
• Geringe Aufbauhöhe
• Ecklösungen sind möglich
• Wenige Befestigungspunkte, bei ∅ 110 mm nur 3 Laschen
• Bei Manschettenhöhe ≥ ∅ 110 mm ist die Aufbauhöhe lediglich 40 mm
• Endlosmanschette unabhängig vom Rohrdurchmesser
• Auf engstem Raum montierbar

Lieferumfang

• 10 m Intumeszierender Streifen, 3 m Edelstahlband, 18 Befestigungshaken

Hinweis

• Die genauen Angaben zum Schott entnehmen Sie bitte der allgemeine Bauartgenehmigung Z-19.53-2549
• Wand- und Deckendurchführungen feuerbeständig Z-19.53-2549

Anwendungsgebiet

Zur Verarbeitung im System F4 mit Brandschutzmanschette EC Endless Collar F4

• Für Wand- und Deckendurchführungen der Feuerwiderstandsklasse feuerbeständig
• Für unisolierte brennbare Rohre mit einem Außendurchmesser bis 160 mm, optional mit einem PE-Schallschutzschlauch
• PE-Schallschutzschlauch mit Dämmdicke ∅ 4 mm
• Synthesekautschukisolierung bei Kunststoffrohren, Stahl- , Edelstahl- und Kupferrohren
• PVC -, PE -, PP - Rohre
• Mineralverstärkte Kunststoffrohre wie z.B. Poloplast – Polokal NG, Wavin – SI Tech, Geberit – Silent PP, Rehau – Raupiano Plus, Coes Blue Power, Valsir – TRIplus, Mainpex – Mainpower
• Mehrschichtverbundrohre wie z.B. Fusiotherm Stabi, Uponor Unipipe, alpex F 50/alpex L

Technische Informationen

• Anzahl Teile im Sortiment/Set: 20 STK
• Baustoffklasse Bedingung: nach DIN EN 13501
• Dicke: 2 mm
• Feuerwiderstandsklasse: EI120
• Geeignet für Kunststoffrohr (Außendurchmesser): 160 mm
• Geeignet für Medienrohr max.: 160 mm
• Geeignet für Medienrohr min.: 32 mm
