Hohlprofilbefestiger Boxbolt TZN Stahl Feuerverzinkt mit Kennzeichnung (ST)
26,95 €
Inhalt:
1 ST
Versandfertig in 1 Tag, Lieferzeit 2-3 Tage
Produktnummer:
PID429774.1
Hersteller:
Würth
EAN:
4062856348558
Produktinformationen "Hohlprofilbefestiger Boxbolt TZN Stahl Feuerverzinkt mit Kennzeichnung (ST)"
BoxBolt Sechskant Stahl feuerverzinkt CE
HOHLPRFLBEF-BQ2G08-(18-46)-TZN-M8-CE

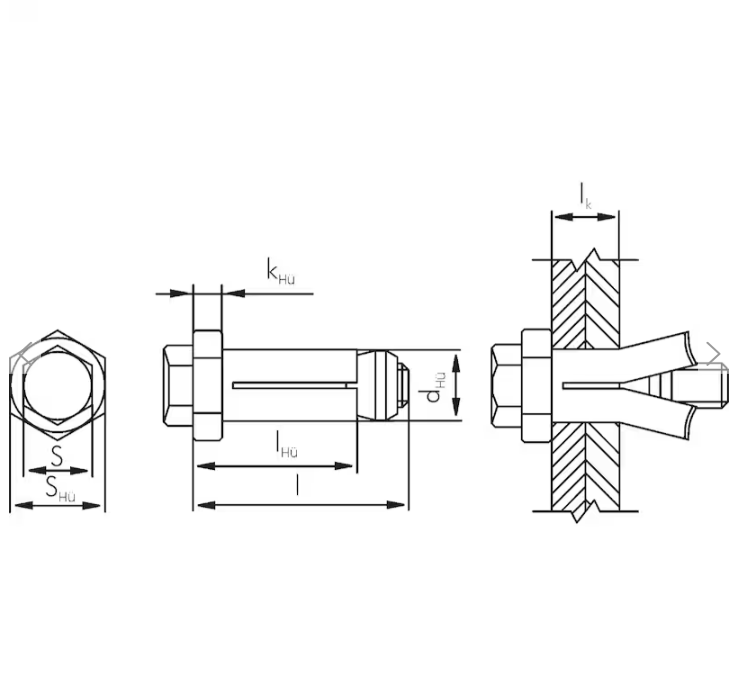

Technische Informationen:
- Gewindeart x Nenndurchmesser: M8
- Schraubenlänge (l): 70 mm
- Schlüsselweite (S): 13 mm
- Schlüsselweite Hülse (SHü): 22 mm
- Hülsendurchmesser (dHÜ): 13,5 mm
- Bunddicke (kHü): 6,4 mm
- Hülsenlänge (lHü): 60 mm
- Klemmlänge min./max. (lk): 18-46 mm
- Bohrernenndurchmesser: 14 mm
- Anziehdrehmoment: 25 Nm
- Lochabstand min. (A): 35 mm
- Randabstand min. (B): 13 mm
- Werkstoff: Stahl
- Oberfläche: Feuerverzinkt
- RoHS-konform: Ja
Anwendungsgebiet:

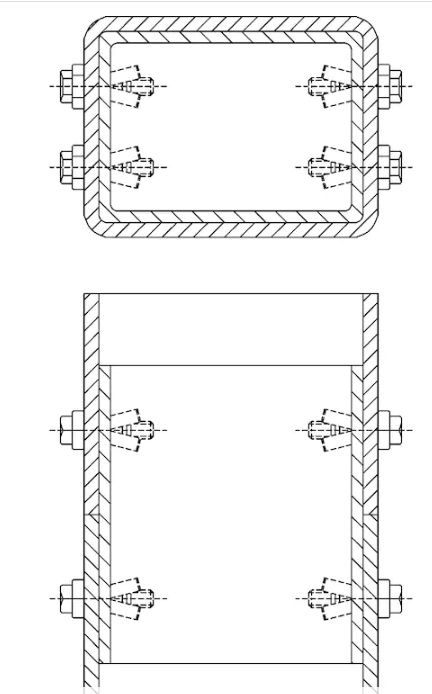

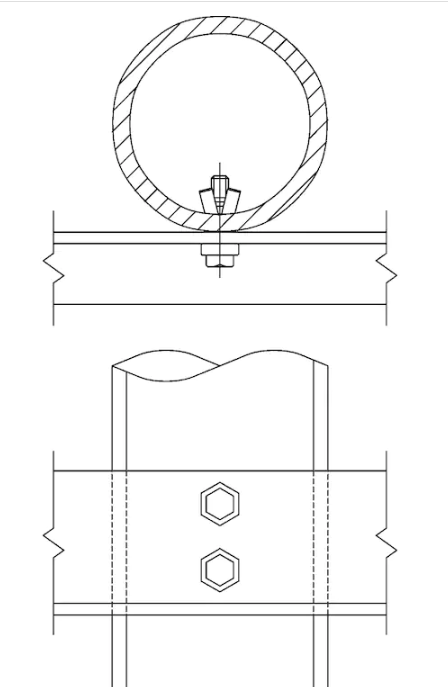

- Für die Befestigung an Hohlprofilen oder an anderen schwer zugänglichen Bauteilen. Der Befestiger eignet sich besonders für Anwendungsfälle, bei denen die Montagestelle nur von einer Seite zugänglich ist.
Anleitung:

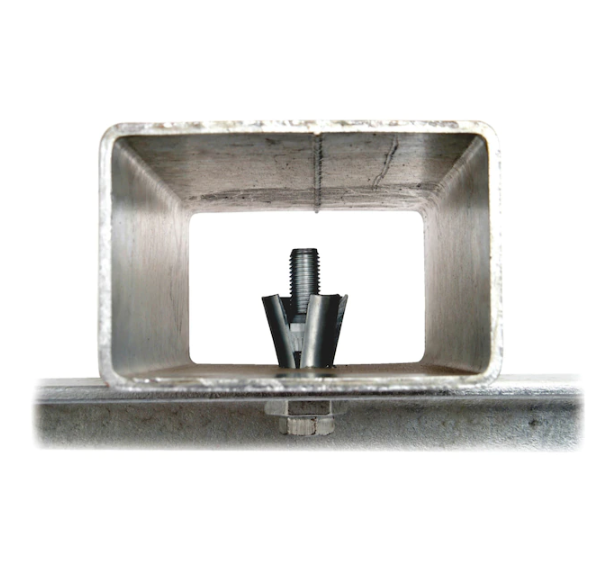

- Die Verbindung wird durch Anziehen der Schraube bei gleichzeitigem Gegenhalten am Hülsenbund und der daraus resultierenden Spreizung der Hülse hergestellt. Die Anziehdrehmomente sind mit Hilfe eines Drehmomentenschlüssels aufzubringen. Der Hohlprofilbefestiger ist nur für die einmalige Verwendung zugelassen!
Hinweis:
- Überschreiten Sie niemals die zulässigen Gebrauchslasten. Vor der Verwendung der Hohlprofilbefestiger ist zu prüfen, ob die Stahlkonstruktion den geforderten Belastungen standhält.
- ETA 20/1174
Eigenschaften "Hohlprofilbefestiger Boxbolt TZN Stahl Feuerverzinkt mit Kennzeichnung (ST)"
| Dübel (Ø): | 14 mm |
|---|---|
| Kopfform: | Sechskantkopf |
| Schraube (L): | 70 mm |
| Gewinde: | M8 |
| Material : | Stahl |
| Inhalt: | ST |
| Veredlung: | feuerverzinkt |
