Ladestation Smart cPµ2

...LADESTA-ELKFZ-SMART-CPMY2-11KW-8M

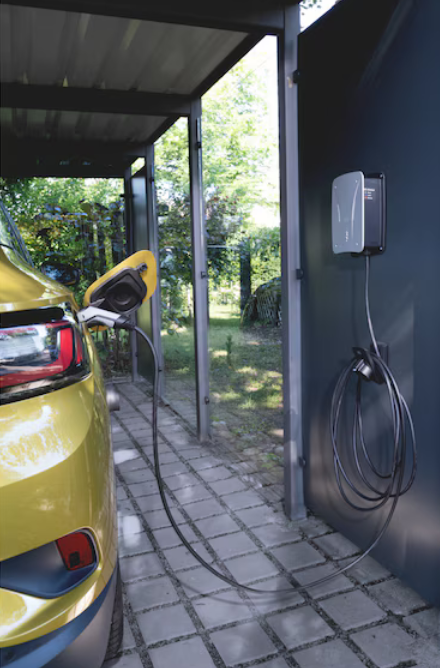

Zum Laden von Hybrid- und E-Autos mit Typ 2-Ladepunkt

Kompakt, leistungsstark und smartfähige Wallbox

• Die Ladestation ist zur Anbindung an PV-Systeme zur PV-Überschußladung geeignet
• Durch PV-Überschußladung kann man günstigen PV-Strom ins E-Auto laden
• Mit einem Smartmeter können weitere PV-Wechselrichterhersteller angebunden werden

Schlichtes und zeitloses Design mit intuitiver Bedienung

• Die Wallbox kann auf unterschiedlichsten Untergründen platziert werden
• Die Ladesteuerung und Visualisierung erfolgt über eine Weboberfläche

Absicherung bauseitig durch einen Typ A 30 mA FI-Schutzschalter

Ladestrom zwischen 6 und 16 A einstellbar

Made in Germany

Hinweis

Die Wallbox hat ein Blackout-Schutz, um das Hausstromnetz vor einem Ausfall bei Lastspitzen aufrecht zu erhalten

Integrierter Fehlerstromschutzschalter DC

Anwendungsgebiet

Für den privaten Bereich geeignet

Technische Informationen

• Eingangsspannung min./max.: 230-400 V
• Frequenz: 50 Hz Anzahl
• Phasen Ladestation: 1-3
• Ladeleistung min./max.: 3,7-11 kW
• Ladestrom min./max.: 6-16 A
• Temperatureinsatzbereich min./max.: -25 bis 50 °C
• Stecker Fahrzeugseitig: Typ-2
• Gesamtlänge Ladekabel: 8 m
• Ausführung Ladekabel: Glatt
• Kabelanschluss: 5 x 4 mm² - L1/L2/L3/N/PE
• Geeignet für Kabelnennquerschnitt: 2,5 - 4 mm²
• Einsatzbereich: Innenbereich, Außenbereich
• EVU-Steuerung: Ja
• Lastmanagement (Ladestation): Dynamisch möglich mit Smart Meter
• Schnittstelle: RS485, LAN RJ45, OCPP 1.6, USB 2.0 Typ A
• Sonstige Norm: IEC 62196-2, IEC 61851 ISO 15118
• Ausführung Energiezähler: MID
• Nennstrom: 16 A
• PV-Überschussladen: Ja #
• Kommunikation PV-Systeme: Fronius, Kostal, SMA, RCT
• Schutzart IP: IP 54
• Fehlerstromschutz DC max.: 6 mA/DC
• Schutzklasse: Schutzklasse II / Schutzisolierung
• Breite: 196 mm
• Höhe: 283 mm
• Tiefe: 88 mm
• Produktgewicht (per Stück): 3600.000 g
• Lieferumfang: Wallbox, MID-Zähler, Befestigungsmaterial (Schraube und Dübel), Montageinfo, Bohrschablone, Zusatzkabeleinführung M25
