Waagrechtspanner Nr.6830NI Gr.4 waagrech

Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik

Produktinformationen "Waagrechtspanner Nr.6830NI Gr.4 waagrech"

Waagrechtspanner Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik

Nr. 6830NI Größe 4

Technische Daten

VA · mit waagrechtem Fuß · poliert · Niete bei den Größen 2 bis 5 in Lagerbuchsen laufend · Lagerstellen gefettet · ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente · Verliersicherung für die Andrückschraube am Spannarm-Ende · komplett mit nicht rostender Andrückschraube Nr. 6890NI · auch für die Lebensmittelindustrie geeignet
Weitere technische Eigenschaften:
· F: 27mm
· Bauart: waagrechter Fuß
· a*: 90°
· P: 57mm
· L: 20,5mm
· K: 8mm
· C: 41mm
· D: 8,5mm
· F1: 2kN
· Andrückschraube: M8 x 65
· HW min.: -4mm
· L1: 287mm
· I: 20mm
· F2: 3kN
· Material: Edelstahl
· B: 113mm
· M1: 43
· H: 45mm
· N: 58mm
· E: 63mm
· M: 29-43mm
· A: 10mm
· H2: 126mm
· H1: 75mm
· HW max.: 24mm
· D1: 8,5mm

Ähnliches Zubehör / Verwandtes Zubehör

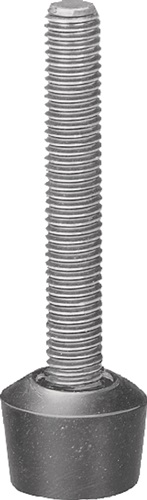

Andrückschraube Nr.6894 M8 L.63mm AMF
