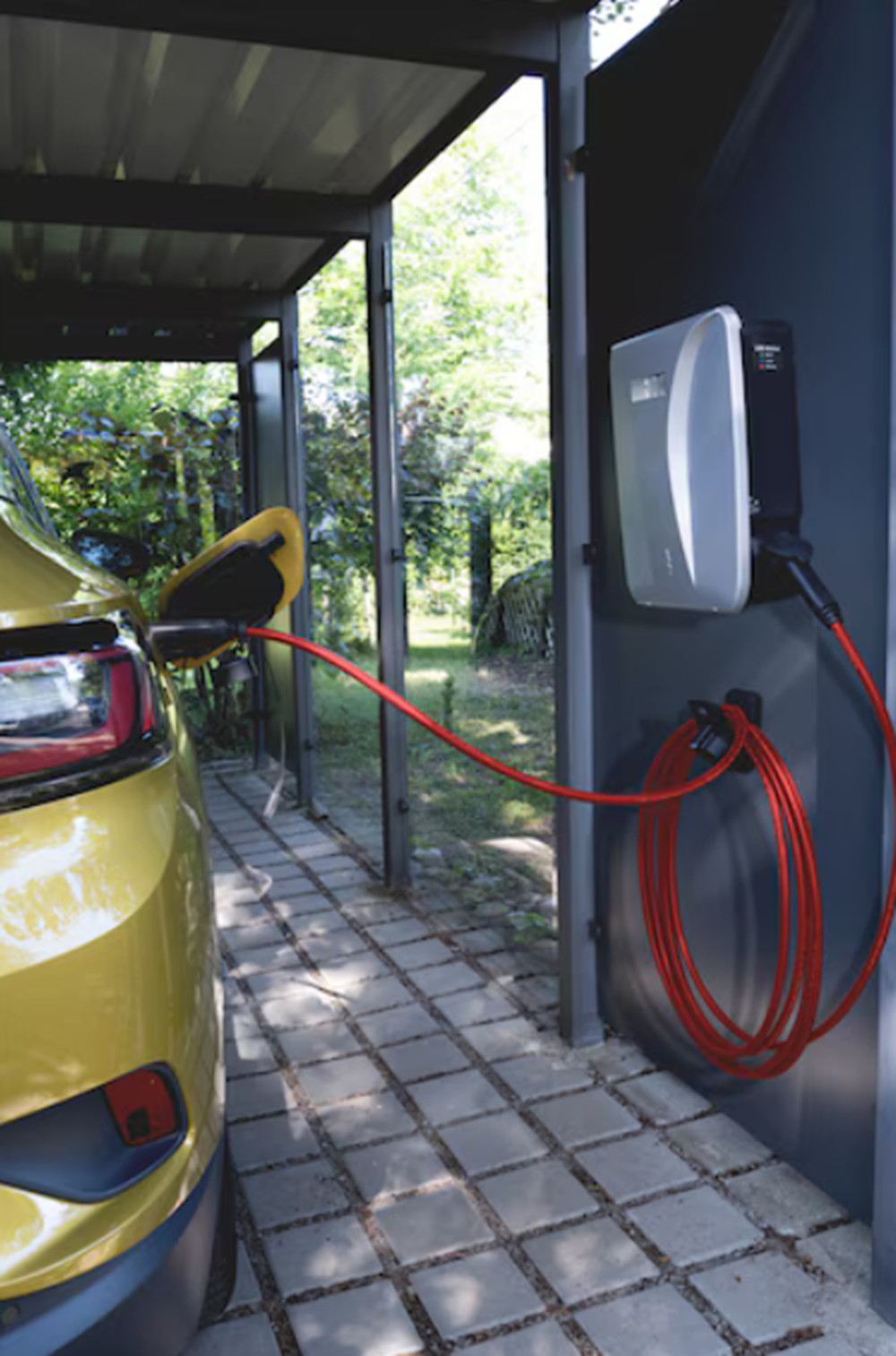

Ladestation Profi cPH2

LADESTA-ELKFZ-PROFI-CPH2-ME-RFID-22KW

Zum Laden von Hybrid- und E-Autos mit Typ 2-Ladepunkt

• Smartfähige Wallbox
• Die Ladestation ist zur Anbindung an PV-Systeme zur PV-Überschußladung geeignet
• Durch PV-Überschußladung kann man günstigen PV-Strom ins E-Auto laden
• Mit einem Smartmeter können weitere PV-Wechselrichterhersteller angebunden werden

Schlichtes und zeitloses Design mit intuitiver Bedienung

• Die Wallbox kann auf unterschiedlichsten Untergründen platziert werden
• Die Ladesteuerung und Visualisierung erfolgt über eine Weboberfläche
• Gute visuelle Sichtbarkeit des Lademodus durch LED-Anzeige

Mess- und Eichrechtskonform (ME-Konform)

Absicherung bauseitig durch einen Typ A 30 mA FI-Schutzschalter

Ladestrom zwischen 6 und 32 A einstellbar

Made in Germany

Hinweis

• Die Wallbox hat ein Blackout-Schutz, um das Hausstromnetz vor einem Ausfall bei Lastspitzen aufrecht zu erhalten
• Integrierter Fehlerstromschutzschalter DC
• Backendfähig über integriertes GSM-Modem (4G/5G/LTE)

Anwendungsgebiet

Für den privaten und öffentlichen Bereich geeignet

Technische Informationen

• Eingangsspannung min./max.: 230-400 V
• Frequenz: 50 Hz
• Anzahl Phasen Ladestation: 1-3
• Ladeleistung min./max.: 3,7-22 kW
• Ladestrom min./max.: 6-32 A
• Zugangskontrolle: RFID
• RFID Frequenz: 13.56 MHz
• Temperatureinsatzbereich min./max.: -25 bis 50 °C
• Steckdosentyp: Typ 2
• Kabelanschluss: 5 x 10 mm² - L1/L2/L3/N/PE
• Geeignet für Kabelnennquerschnitt: 6 - 10 mm²
• Einsatzbereich: Innenbereich, Außenbereich
• EVU-Steuerung: Ja
• Lastmanagement (Ladestation): Dynamisch
• Schnittstelle: RS485, USB 2.0 Typ A, LAN RJ45, OCPP 1.6, WLAN
• Sonstige Norm: IEC 62196-2, IEC 61851
• ISO: 15118
• Ausführung Energiezähler: ME, MID
• Nennstrom: 32 A
• PV-Überschussladen: Ja
• Kommunikation PV-Systeme: Fronius, Kostal, SMA, RCT
• Schutzart IP: IP 54
• Fehlerstromschutz DC max.: 6 mA/DC
• Schutzklasse: Schutzklasse II / Schutzisolierung
• Breite: 400 mm
• Höhe: 477 mm
• Tiefe: 164 mm
• Produktgewicht (per Stück): 8140.000 g
• Lieferumfang: Wallbox, Befestigungsmaterial (Schraube und Dübel), Montageinfo, GSM-Modem (2G/3G/4G/WLAN), 5x RFID-Karten
